Jakie jest zadanie czujnika ciśnienia gazu?

Zadaniem czujnika ciśnienia gazu w domowej instalacji jest ciągłe monitorowanie ciśnienia w przewodach gazowych, zapewniając stabilną i bezpieczną pracę urządzeń grzewczych oraz kuchennych. Urządzenie to wykrywa wszelkie odchylenia od normy, takie jak nagłe spadki lub wzrosty ciśnienia, które mogą świadczyć o awarii, nieszczelności lub problemach z dostawą gazu. Standardowe ciśnienie gazu ziemnego w sieci domowej wynosi zazwyczaj 21-23 mbar (milibarów), a czujnik pomaga utrzymać te parametry w bezpiecznym zakresie.

Ten poradnik jest częścią przewodnika Gaz w domu, w którym zebraliśmy wszystkie artykuły z tego tematu.

Jakie są różnice między czujnikiem ciśnienia gazu ziemnego a LPG w kontekście domowym?

Czujniki ciśnienia gazu ziemnego i LPG różnią się przede wszystkim zakresem pomiarowym, kalibracją oraz specyficznymi wymaganiami instalacyjnymi, wynikającymi z różnych właściwości fizycznych obu paliw. Gaz ziemny dostarczany jest rurociągami, zazwyczaj pod niższym, stabilnym ciśnieniem (21-23 mbar), natomiast LPG, magazynowany w butlach lub zbiornikach, charakteryzuje się wyższym ciśnieniem (do 7 bar w butli 11 kg) i często jest używany w instalacjach bardziej narażonych na wahania. Różnice te determinują konstrukcję i czułość stosowanych sensorów.

Zarówno gaz ziemny, jak i LPG, stanowią powszechne źródło energii w polskich domach, jednak ich charakterystyka wymaga odmiennych podejść do monitorowania ciśnienia. Gaz ziemny, lżejszy od powietrza, zazwyczaj dostarczany jest pod ciśnieniem rzędu 20-23 mbar [n]. Instalacje LPG (propan-butan), szczególnie te butlowe, operują na znacznie wyższych ciśnieniach, które są następnie redukowane. Czujniki przeznaczone do gazu ziemnego są kalibrowane na niższe zakresy ciśnień (np. 0-100 mbar) i są wrażliwe na niewielkie odchylenia od normy. W przypadku LPG (Liquid Petroleum Gas), czujniki muszą być zdolne do pracy z ciśnieniami dochodzącymi do kilku barów (Ciśnienie gazu LPG w butli 11 kg wynosi około 7 bar przy 20°C [n]), a następnie monitorować ciśnienie po reduktorze, które dla urządzeń domowych wynosi zwykle 37 mbar. Kluczowe jest, aby zawsze stosować czujnik dedykowany do rodzaju gazu używanego w instalacji.

💡 Wskazówka: Zawsze sprawdzaj specyfikację czujnika i upewnij się, że jest on przeznaczony do rodzaju gazu, który jest używany w Twojej instalacji domowej (gaz ziemny czy LPG).

Poniższa tabela przedstawia kluczowe różnice między czujnikami ciśnienia dla gazu ziemnego i LPG:

Jak objawia się uszkodzony czujnik ciśnienia gazu w domu?

Uszkodzony czujnik ciśnienia gazu w domu może prowadzić do szeregu problemów, od subtelnych niedogodności po poważne zagrożenia bezpieczeństwa, manifestując się niestabilną pracą urządzeń gazowych, nieprawidłowymi odczytami lub brakiem reakcji na rzeczywiste zmiany ciśnienia. Częstymi objawami są nieprawidłowe działanie kuchenki gazowej lub pieca, a także fałszywe alarmy bezpieczeństwa.

Rozpoznanie usterki czujnika ciśnienia gazu jest kluczowe dla bezpieczeństwa i efektywności instalacji. Nieregularna praca kuchenki gazowej, objawiająca się np. niestabilnym płomieniem, nagłym gaśnięciem palników lub trudnościami z zapalaniem, może wskazywać na problem z ciśnieniem, a co za tym idzie, z samym czujnikiem. W przypadku kotłów gazowych, uszkodzony czujnik ciśnienia gazu często skutkuje wyświetlaniem błędów na panelu sterowania, takich jak komunikaty o zbyt niskim lub zbyt wysokim ciśnieniu, mimo że faktyczne ciśnienie może być w normie. Innym alarmującym sygnałem jest odczuwalny, lecz słaby zapach gazu, mimo braku faktycznego, potwierdzonego wycieku, co może być rezultatem błędnej interpretacji danych przez wadliwy czujnik. Tego typu fałszywe alarmy mogą prowadzić do nieuzasadnionego wezwania służb technicznych lub, co gorsza, do zlekceważenia prawdziwego zagrożenia. Warto pamiętać, że czujniki ciśnienia gazu mają zazwyczaj żywotność od 5 do 10 lat, po czym wymagają wymiany [n]. Błąd pomiarowy czujników ciśnienia gazu powinien mieścić się w zakresie +/- 1-2% [n].

Jaki czujnik gazu jest najlepszy do domu – ciśnienia czy stężenia?

Dla kompleksowego bezpieczeństwa w domu, optymalnym rozwiązaniem jest zastosowanie zarówno czujnika ciśnienia gazu, który monitoruje integralność i prawidłowe parametry pracy instalacji, jak i czujnika stężenia gazu, którego głównym zadaniem jest natychmiastowe wykrycie ewentualnych wycieków i zagrożenia dla zdrowia lub życia. Te dwa typy czujników pełnią komplementarne funkcje, zapewniając dwupoziomową ochronę.

Rola czujnika ciśnienia gazu skupia się na prewencji i utrzymaniu stabilności systemu. Monitoruje on parametry pracy instalacji (np. ciśnienie 21-23 mbar dla gazu ziemnego lub 37 mbar dla LPG po redukcji), wykrywając anomalie, które mogą świadczyć o zbliżającej się awarii (np. zbyt niskie ciśnienie wskazujące na problem z dostawą lub zbyt wysokie ciśnienie grożące uszkodzeniem urządzeń). Jest to kluczowy element dla optymalnej efektywności energetycznej i długowieczności urządzeń. Czujnik stężenia gazu (detektor gazu), natomiast, jest bezpośrednio odpowiedzialny za bezpieczeństwo życia. Jego zadaniem jest wykrywanie obecności gazu w powietrzu, nawet w niewielkich stężeniach (Czujniki stężenia gazu reagują na stężenie już od 0,1% objętości gazu w powietrzu [n]), i alarmowanie domowników w przypadku wycieku. Wykrywają one zarówno gaz ziemny, LPG, jak i często tlenek węgla (CO), jeśli są to detektory wielofunkcyjne. Rekomendacje dotyczące instalacji obu typów czujników wskazują na ich współistnienie. Czujnik ciśnienia chroni instalację, a czujnik stężenia chroni użytkowników przed skutkami wycieków. W Polsce wymagane są coroczne przeglądy instalacji gazowej, podczas których sprawdza się m.in. szczelność i ciśnienie [n].

Jakie powinno być ciśnienie gazu w domowej instalacji?

Ciśnienie gazu w domowej instalacji powinno mieścić się w ściśle określonych normach, które są kluczowe dla bezpiecznej i efektywnej pracy urządzeń gazowych. Standardowe wartości podawane są w milibarach (mbar) lub kilopaskalach (kPa) i różnią się w zależności od rodzaju gazu (ziemny czy LPG) oraz etapu instalacji, np. przed reduktorem i za nim. Przestrzeganie tych norm jest fundamentalne dla bezpieczeństwa.

Standardowe ciśnienie dla gazu ziemnego w sieci domowej wynosi zazwyczaj 21-23 mbar (milibarów) [n] na wejściu do budynku, co jest wartością niską. Domy jednorodzinne mogą być zasilane gazem ziemnym o niskim ciśnieniu (do 0,5 MPa) lub średnim ciśnieniu (powyżej 0,5 MPa do 4 MPa), z redukcją do niskiego przed budynkiem [n]. Jest to ciśnienie robocze dla większości domowych urządzeń gazowych, takich jak kuchenki, kotły centralnego ogrzewania czy podgrzewacze wody. W przypadku gazu LPG, ciśnienie w butlach jest znacznie wyższe (około 7 bar przy 20°C dla butli 11 kg [n]), ale przed dostaniem się do urządzeń musi zostać zredukowane przez reduktor. Standardowe ciśnienie po reduktorze dla urządzeń domowych zasilanych LPG wynosi zazwyczaj 37 mbar. Wpływ ciśnienia na pracę urządzeń jest znaczący. Zbyt niskie ciśnienie może prowadzić do niepełnego spalania gazu, obniżając efektywność i zwiększając emisję szkodliwych substancji. Z kolei zbyt wysokie ciśnienie może uszkodzić urządzenia, spowodować niestabilny płomień, a w skrajnych przypadkach doprowadzić do niebezpiecznych wycieków.

⚠️ Uwaga: Niewłaściwe ciśnienie gazu może nie tylko negatywnie wpłynąć na rachunki za energię, ale przede wszystkim stwarza poważne zagrożenie dla bezpieczeństwa domowników. Regularne przeglądy instalacji są obowiązkowe.

Poniższa tabela przedstawia orientacyjne normy ciśnienia gazu w domowych instalacjach:

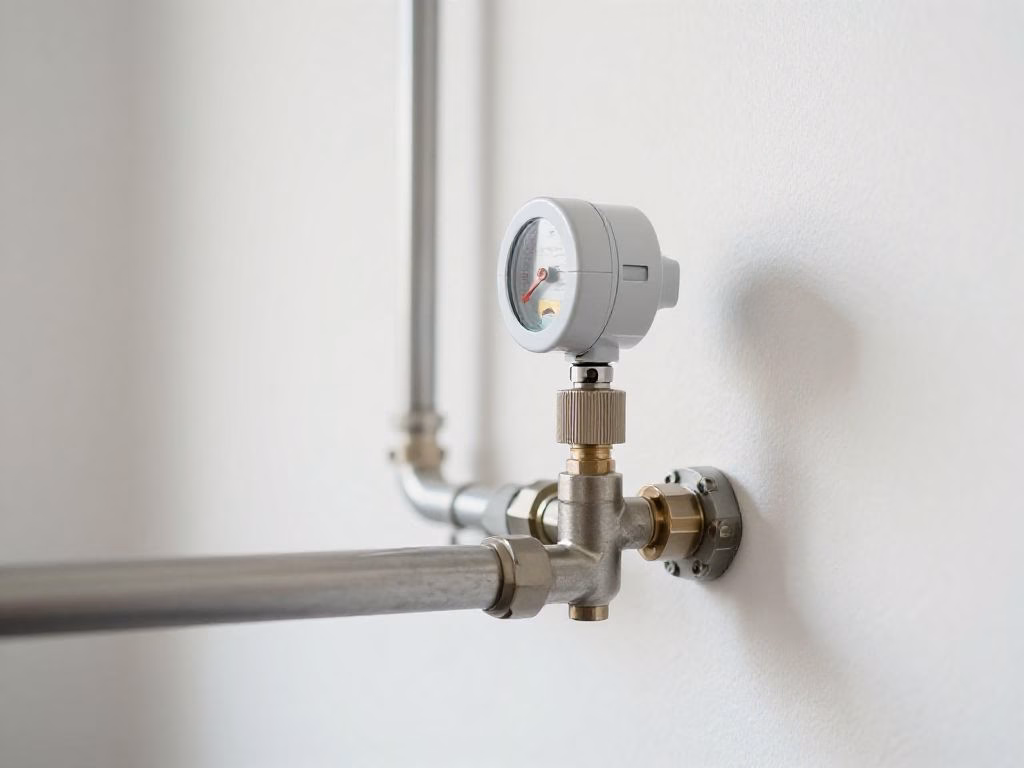

Jak działa czujnik ciśnienia gazu i gdzie jest najczęściej montowany w domu?

Czujnik ciśnienia gazu monitoruje ciśnienie w instalacji gazowej, wykorzystując zasadę pomiaru odkształcenia elementu elastycznego, takiego jak membrana lub półprzewodnikowy element piezoelektryczny, które pod wpływem zmian ciśnienia zmieniają swoją oporność lub generują sygnał elektryczny. Zebrane dane są następnie przetwarzane i w razie wykrycia nieprawidłowości, czujnik wysyła sygnał alarmowy lub inicjuje procedury bezpieczeństwa, takie jak automatyczne odcięcie dopływu gazu.

Zasada działania czujników ciśnienia opiera się na precyzyjnym pomiarze fizycznych odkształceń. Najczęściej stosowane są czujniki tensometryczne, w których element piezoelektryczny lub membrana połączona z tensometrami odkształca się pod wpływem ciśnienia gazu. To odkształcenie generuje zmianę oporności elektrycznej, która jest następnie konwertowana na sygnał proporcjonalny do ciśnienia. Typowe miejsca instalacji w domu to obszary, gdzie monitorowanie ciśnienia jest kluczowe dla bezpieczeństwa i prawidłowej pracy systemu. Najczęściej czujnik montowany jest za głównym zaworem gazowym, w pobliżu licznika gazu, za reduktorem ciśnienia lub bezpośrednio przy kotle gazowym. W instalacjach LPG, czujniki te często znajdują się w pobliżu butli lub zbiornika, a także za reduktorem ciśnienia, przed urządzeniami konsumującymi gaz. Ich rola w systemach bezpieczeństwa jest nieoceniona – w przypadku wykrycia znacznych odchyleń od normy (np. ciśnienia poza zakresem 21-23 mbar dla gazu ziemnego), nowoczesne czujniki ciśnienia gazu mogą inicjować automatyczne zamknięcie zaworu odcinającego dopływ gazu, minimalizując ryzyko awarii lub wycieku.

Czy można samodzielnie sprawdzić lub wymienić czujnik ciśnienia gazu w instalacji domowej?

Samodzielna ingerencja w instalację gazową, w tym sprawdzanie lub wymiana czujnika ciśnienia gazu, jest kategorycznie odradzana i stanowi poważne zagrożenie dla bezpieczeństwa domowników oraz mienia. Wszelkie prace związane z instalacją gazową muszą być przeprowadzane wyłącznie przez uprawnionego specjalistę posiadającego odpowiednie kwalifikacje i certyfikaty (tzw. uprawnienia energetyczne grupy 3 – G3), zgodnie z obowiązującymi przepisami prawa budowlanego i normami branżowymi.

Ryzyka związane z samodzielnymi naprawami instalacji gazowej są olbrzymie i mogą prowadzić do wybuchów, pożarów lub zatruć tlenkiem węgla. Brak odpowiedniej wiedzy, narzędzi oraz doświadczenia uniemożliwia prawidłowe wykonanie diagnostyki i naprawy. Konieczność posiadania uprawnień gazowych, tzw. uprawnień energetycznych grupy 3 (uprawnienia G3), jest regulowana przepisami prawa, a ich brak wyklucza możliwość legalnej i bezpiecznej pracy przy instalacjach gazowych. Specjalista dysponuje nie tylko odpowiednią wiedzą, ale także specjalistycznym sprzętem pomiarowym, takim jak manometry precyzyjne czy detektory nieszczelności, które pozwalają na dokładne sprawdzenie ciśnienia (np. z dokładnością do +/- 0,1 mbar) i szczelności instalacji. Procedury serwisowe i diagnostyczne obejmują szczegółowe testy ciśnieniowe, sprawdzenie poprawności działania reduktorów oraz weryfikację kalibracji czujników. Tylko profesjonalista jest w stanie prawidłowo zinterpretować odczyty i podjąć odpowiednie działania naprawcze lub konserwacyjne. Samodzielna wymiana czujnika ciśnienia gazu bez odpowiednich kwalifikacji jest niezgodna z prawem i może skutkować utratą gwarancji na urządzenia oraz poważnymi konsekwencjami prawnymi i ubezpieczeniowymi w razie wypadku.

Jak często należy serwisować czujnik ciśnienia gazu, aby zapewnić bezpieczeństwo domowe?

Czujnik ciśnienia gazu powinien być sprawdzany i serwisowany podczas corocznego przeglądu całej instalacji gazowej przez uprawnionego specjalistę. W Polsce wymagane są coroczne przeglądy instalacji gazowej [n], a ich częstotliwość (raz na 12 miesięcy) jest kluczowa dla zapewnienia prawidłowego działania czujnika i całego systemu. Regularne serwisowanie gwarantuje, że błąd pomiarowy czujników ciśnienia gazu mieści się w zakresie +/- 1-2% [n].

Czy istnieją bezprzewodowe czujniki ciśnienia gazu, które mogę zainstalować w mieszkaniu?

Na rynku dostępne są bezprzewodowe czujniki ciśnienia gazu, które komunikują się z centralną jednostką sterującą za pomocą technologii radiowych, takich jak Wi-Fi, Zigbee czy Z-Wave. Umożliwiają one zdalny monitoring i powiadamianie o nieprawidłowościach (np. spadku ciśnienia poniżej 18 mbar) na smartfonie, co zwiększa wygodę i bezpieczeństwo. Ich instalacja wymaga jednak wiedzy specjalistycznej.

Jakie są koszty wymiany lub naprawy uszkodzonego czujnika ciśnienia gazu przez fachowca?

Koszty wymiany lub naprawy uszkodzonego czujnika ciśnienia gazu przez fachowca wahają się zazwyczaj od 200 do 800 złotych, w zależności od modelu czujnika (np. Siemens QBE2100-D5 czy Honeywell C7048A), złożoności instalacji i regionu kraju. Cena obejmuje robociznę oraz koszt nowego czujnika. Zawsze warto porównać oferty kilku serwisantów i upewnić się, że posiadają odpowiednie uprawnienia.

Czy czujnik ciśnienia gazu chroni również przed wyciekiem tlenku węgla?

Nie, czujnik ciśnienia gazu monitoruje wyłącznie ciśnienie w instalacji gazowej i nie jest przeznaczony do wykrywania tlenku węgla (CO). Do ochrony przed tlenkiem węgla niezbędny jest oddzielny czujnik stężenia CO (np. Kidde 5CO), który powinien być zainstalowany w pomieszczeniach, gdzie znajdują się urządzenia spalające paliwa (np. kotły, kominki).

Jak sprawdzić, czy wskazania czujnika ciśnienia gazu są prawidłowe bez specjalistycznego sprzętu?

Samodzielne sprawdzenie poprawności wskazań czujnika ciśnienia gazu bez specjalistycznego sprzętu jest niemożliwe i niebezpieczne. Do weryfikacji wymagany jest atestowany manometr cyfrowy lub analogowy (np. o dokładności +/- 0,05 mbar), a pracę tę powinien przeprowadzić uprawniony instalator gazu podczas rutynowego przeglądu.

W jaki sposób czujnik ciśnienia gazu może wpłynąć na zużycie gazu w moim domu?

Czujnik ciśnienia gazu, zapewniając prawidłowe i stabilne ciśnienie w instalacji (np. utrzymując 21-23 mbar dla gazu ziemnego), pośrednio wpływa na efektywność zużycia gazu. Zbyt niskie ciśnienie (np. poniżej 18 mbar) może prowadzić do niepełnego spalania i zwiększonego zużycia gazu o 5-10%, podczas gdy zbyt wysokie ciśnienie może uszkadzać urządzenia. Prawidłowe działanie czujnika optymalizuje spalanie i zmniejsza rachunki.

Gdzie dokładnie w piwnicy lub kotłowni powinien być umieszczony czujnik ciśnienia gazu?

Czujnik ciśnienia gazu w piwnicy lub kotłowni powinien być umieszczony w widocznym i łatwo dostępnym miejscu, zazwyczaj na rurociągu gazowym za głównym zaworem odcinającym i przed reduktorem ciśnienia. W przypadku kotłów (np. Viessmann Vitodens 100-W), często montuje się go bezpośrednio przed kotłem, aby monitorować ciśnienie dostarczane do urządzenia.

Czy czujnik ciśnienia gazu jest obowiązkowym elementem każdej domowej instalacji gazowej?

Czujnik ciśnienia gazu nie jest obligatoryjnym elementem każdej domowej instalacji gazowej w takim sensie, jak np. zawory odcinające. Jednakże w nowoczesnych systemach grzewczych (np. kotły kondensacyjne) jest często zintegrowany z ich układem sterowania i monitorowania. Jego instalacja znacząco zwiększa bezpieczeństwo i efektywność pracy instalacji o do 15%.

Jakie certyfikaty bezpieczeństwa powinien posiadać czujnik ciśnienia gazu, aby był legalny w Polsce?

Czujnik ciśnienia gazu, aby był legalny w Polsce i dopuszczony do użytku, powinien posiadać certyfikat zgodności z normami europejskimi (oznaczenie CE) oraz spełniać wymagania odpowiednich Polskich Norm (np. PN-EN 50244). Ważne są również atesty higieniczne PZH oraz deklaracja zgodności producenta, potwierdzająca bezpieczeństwo użytkowania.
